| 品牌：二宫电线NINOMIYA | 型号：NDP-T01-T | 种类：FFC/FPC |
| 应用范围：传感器 | 工作频率：低频 | 接口类型：1394 |
| 形状：圆形 | 制作工艺：冷压 | 加工定制：否 |
| 特性：防潮 | 接触件材质：金属 | 绝缘体材质：塑料 |
| 芯数：6 | 针数：12 | 物料编号：NDP-T01-T |
| 最小包装数：1 | 应用领域：电工电气 |
日 本二宫电线NINOMIYA插头NDP-T01-T热电偶南 京温诺
厂家：二宮電線工業株式会社日 本二宫电线NINOMIYA插头NDP-T01-T热电偶南 京温诺
供应商：南京温诺仪器设备有限公司
联系人：于经理
电话：025-58883581
手机：18014827089
产品详情：

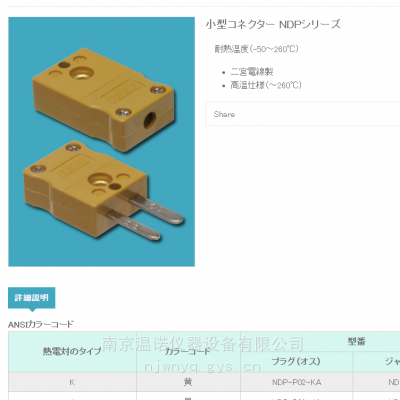

熱電対専用コネクタ「ツインター」
熱電対専用コネクタ「ツインター」は国内の当社オリジナル品でJIS規格の色を採用しました。熱電対、コネクタ、補償導線を統一した色で組むことができ、誰でも安心して使用できる高耐熱コネクタです。誤配線などのトラブルを防止します。補償導線、被覆熱電対線専門メーカーの当社が、長年にわたって蓄積した熱電温度測定の知識と技術をもとに、熱電対をより使いやすくする熱電対専用コネクタを開発しました。 「ツインター」は二宮電線工業の登録商標です。
熱電対
タイプ 使用金属材料 品番 (JIS C1610-1995 区分2カラー) 品番 (ASTM E230(旧ANSI)カラー)
＋側 －側 識別 セット プラグ ジャック 識別 セット プラグ ジャック
K クロメル アルメル 青 NDP-T01-K NDP-P01-K NDP-J01-K 黄 NDP-T01-KA NDP-P01-KA NDP-J01-KA
J 鉄 銅ニッケル合金 黄 NDP-T01-J NDP-P01-J NDP-J01-J 黒 NDP-T01-JA NDP-P01-JA NDP-J01-JA
T 銅 銅ニッケル合金 茶 NDP-T01-T NDP-P01-T NDP-J01-T 青 NDP-T01-TA NDP-P01-TA NDP-J01-TA
E クロメル 銅ニッケル合金 紫 NDP-T01-E NDP-P01-E NDP-J01-E 紫 NDP-T01-EA NDP-P01-EA NDP-J01-EA
R* 銅 銅合金 黒 NDP-T01-R NDP-P01-R NDP-J01-R 緑 NDP-T01-RA NDP-P01-RA NDP-J01-RA
スタンダード用 品番
ケーブルクランプ NDC-S
片持ちケーブルクランプ NDC-SS
アダプター NDA-S
パネル取付金具 NDP-S
角座金 NDW-S
タイプ 使用金属材料 品番 (JIS C1610-1995 区分2カラー) 品番 (ASTM E230(旧ANSI)カラー)
＋側 －側 識別 セット プラグ ジャック 識別 セット プラグ ジャック
K クロメル アルメル 青 NDP-T02-K NDP-P02-K NDP-J02-K 黄 NDP-T02-KA NDP-P02-KA NDP-J02-KA
J 鉄 銅ニッケル合金 黄 NDP-T02-J NDP-P02-J NDP-J02-J 黒 NDP-T02-JA NDP-P02-JA NDP-J02-JA
T 銅 銅ニッケル合金 茶 NDP-T02-T NDP-P02-T NDP-J02-T 青 NDP-T02-TA NDP-P02-TA NDP-J02-TA
E クロメル 銅ニッケル合金 紫 NDP-T02-E NDP-P02-E NDP-J02-E 紫 NDP-T02-EA NDP-P02-EA NDP-J02-EA
R* 銅 銅合金 黒 NDP-T02-R NDP-P02-R NDP-J02-R 緑 NDP-T02-RA NDP-P02-RA NDP-J02-RA
ミニチュア用 品番
ケーブルクランプ NDC-M
片持ちケーブルクランプ NDC-MS
アダプター NDA-M
パネル取り付け金具 NDP-M
パネル （６Ｐ仕様） NDH-M-6
角座金 NDW-M
製品一般仕様
ハウジング
材料：PPS
耐熱温度範囲：-50℃～+260℃
連続使用温度：+220℃
難燃性：UL94V0
絶縁抵抗：4x1016Ω?cm
耐薬品性：フッ素樹脂に匹敵する優れた耐薬品性。一般有機溶剤に良好。
耐油性：鉱物油、グリース、ディーゼル油、軽油に対して良好。
*ハウジング材料のPPSは、特性上ロットごとに若干色調の異なる場合もございますが
製品性能上問題はございません。
接続部
接続部材料は熱電対用材料*を使用しています、特別な補正をする性はありません。
また、周辺温度が不安定でも正確な測定が可能です。
*Rタイプ用ツインターの接続部は補償導線用材料を使用しています。
締め付けトルク
ネジの締め付けすぎにご注意下さい。 適正締め付けトルクは8.9cN?mを推奨しています。
また、締め付けトルクは16cN?mを推奨しております。
16cN?m以上で締め付けますとハウジング等が破損する恐れがありますのでご注意下さい。
ケーブルクランプ
ケーブルクランプは両持ち(NDC-M)と片持ち(NDC-MS)がございます。
通常用途におきましては、片持ちクランプ(NDC-MS)のご利用を当社は推奨致します。
产品相关型号：
NDP-T01-K NDP-P01-K NDP-J01-K NDP-T01-KA NDP-P01-KA NDP-J01-KA
NDP-T01-J NDP-P01-J NDP-J01-J NDP-T01-JA NDP-P01-JA NDP-J01-JA
NDP-T01-T NDP-P01-T NDP-J01-T NDP-T01-TA NDP-P01-TA NDP-J01-TA
NDP-T01-E NDP-P01-E NDP-J01-E NDP-T01-EA NDP-P01-EA NDP-J01-EA
NDP-T01-R NDP-P01-R NDP-J01-R NDP-T01-RA NDP-P01-RA NDP-J01-RA
NDC-S NDC-SS NDA-S NDP-S NDW-S
NDP-T02-K NDP-P02-K NDP-J02-K NDP-T02-KA NDP-P02-KA NDP-J02-KA
NDP-T02-J NDP-P02-J NDP-J02-J NDP-T02-JA NDP-P02-JA NDP-J02-JA
NDP-T02-T NDP-P02-T NDP-J02-T NDP-T02-TA NDP-P02-TA NDP-J02-TA
NDP-T02-E NDP-P02-E NDP-J02-E NDP-T02-EA NDP-P02-EA NDP-J02-EA
NDP-T02-R NDP-P02-R NDP-J02-R NDP-T02-RA NDP-P02-RA NDP-J02-RA
NDC-M NDC-MS NDA-M NDP-M NDH-M-6 NDW-M
